ZXT型气动隔膜调节阀

产品展示

气动调节阀

您现在的位置：首页»产品展示»气动调节阀

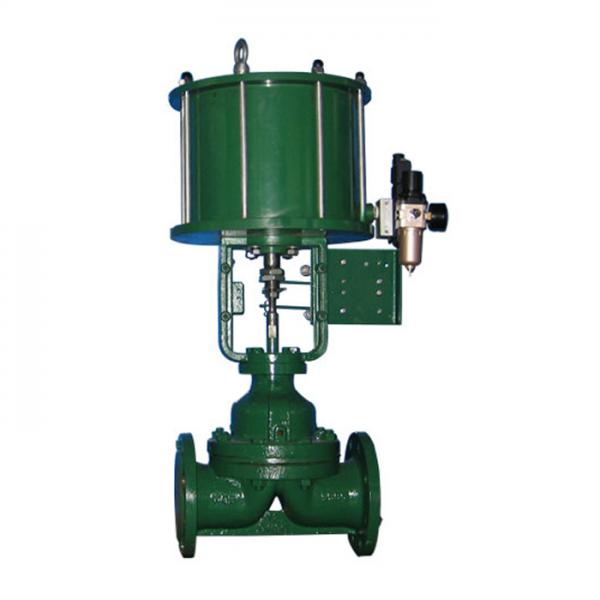

ZXT型气动隔膜调节阀

ZXT型气动薄膜、活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可覆盖防腐层，特别适用于要求耐腐蚀、剧毒场合。
特点
·ZXT型采用多弹簧执行机构，高度及重量均可减小30％。
·阀体内表面有多种材料涂复层，避免介质直接接触，承受强腐蚀性介质的腐蚀。
·特别适于剧毒介质或不允许污染环境卫生的调节。
·流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

详细介绍

要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	无衬里	9.8	19	32	48	63	108	158	270	360	518	1114
	有衬里	7.8	17	28	41	55	87	127	240	311	415	1121
额定行程L(mm)		8	10	12	16	24	30	34	36	44	55	65
膜片有效面积Ae(cm2)		280		400			600			1000
活塞直径(mm)		100		125			160			250
公称压力PN(MPa)		0.6 1.0
固有流量特性		近似等百分比
工作温度(℃)		≤150
信号范围Pr(KPa)		20～100、40～200、400～600
允许泄漏量		在允许压差范围内泄漏量为零或VI级

>订货须知
订货时请用户提供以下质料：
·调节阀名称、型号
·公称通径（mm）
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀体衬里及隔膜材质
·所配附件
·其他特殊要求
