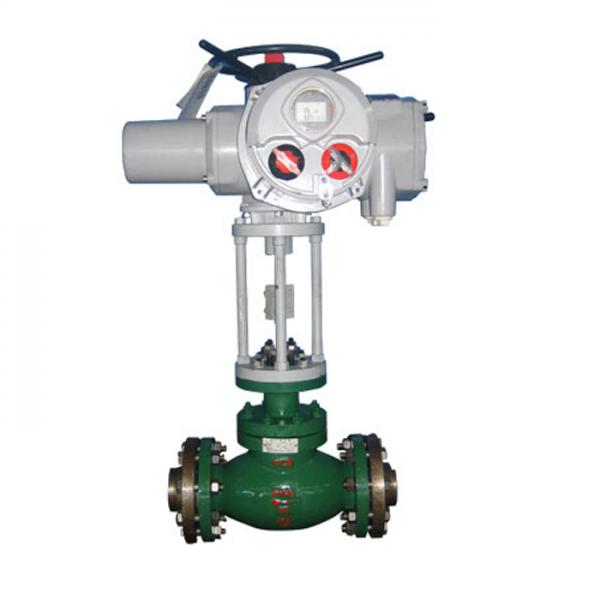

ZDLP电子式电动单座调节阀

ZDLP型电子式电动单座调节阀是由3610L/3810/PSL等系列电子式电动执行机构或智能型一体化执行机构和单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度和含有纤维状介质的场合。

详细介绍

主要技术参数

公称通径DN(mm)				20										25							32			40			50
阀座直径dn(mm)				10		12			15			20		10	12	15		20		25	32			32	40		32		40	50
额定流量系数(KV)			直线	1.8		2.8			4.4			6.9		1.8	2.8	4.4		6.9		11	17.6			17.6	27.5		17.6		27.5	44
			等百分比	1.6		2.5			4.0			6.3		1.6	2.5	4.0		6.3		10	16			16	25		16		25	40
阀行程(mm)				16																	25
执行机构型号				361LSA-08/381LSA-08/PSL201																	361LSA-20/381LSA-20/PSL202
公称通径DN(mm)				65	80					100							125		150			200						250
阀座直径dn(mm)				65	65			80		65			80		100		125		125		150	150				200		250
额定流量系数(KV)		直线		69	69			110		69			110		176		275		275		440	440				690		1100
		等百分比		63	63			100		63			100		160		250		250		400	400				630		900
额定行程L				40													60											100
常配执行机构型号				361LSB-30 381LSB-30 PSL204							361LSB-50 381LSB-50 PSL208						361LSC-65 381LSC-65 PSL312						361LSC-99 381LSC-99 PSL314					361LSC-160 381LSC-160 PSL316/320
公称压力 (PN)/Class				Mpa			1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
				Bar			16, 25, 40, 64(63)/20, 50, 110
				Lb			ANSI: Class150、Class300、Class600
固有流量特性				直线、等百分比
固有可调比(R)				50
信号				输入信号:4-20mA(输入1-5v的须指明);反馈信号：4-20mA
允许泄漏量				硬阀芯;IV级(10-4×Kv) 软阀芯:VI级见GB/T4213-2008
工作温度 t(0C)	常温型								-20～200 、-40～250、-60～250
	散热型			代号：S					-40～350、-60～350
	高温型			代号：G					350～595(选用高温材料)
	低温型			代号：D					DO:-60～-100、D1:-100～-200、D2:-200～-250
	调节切断型			代号：Q					-40~150（阀芯夹增强PTFE）(特殊情况下采用)

>订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力 ·介质名称及状态,介质流量
·阀盖型式 ·供电电压(220V还是380V，默认220V)
·输入信号:4-20mA,还是1-5V(默认4-20mA)
·执行机构要不要防爆，执行机构是要国产的还是进口的
·阀体、阀内件材质要求 ·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度(法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
