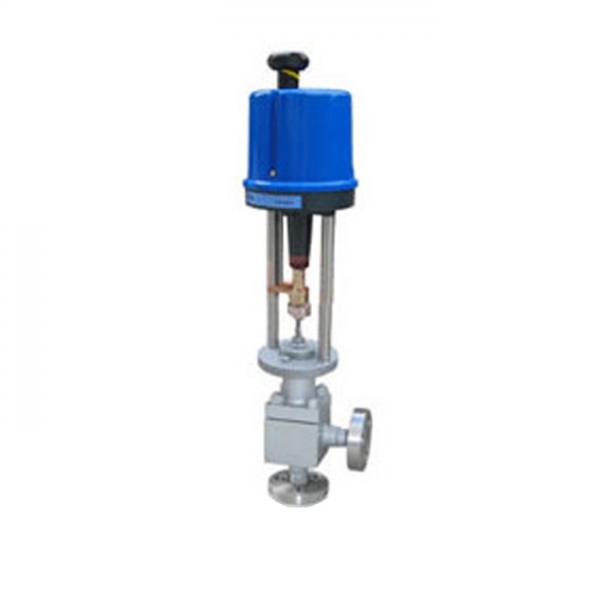

ZDLSP型电子式角形单座调节阀

ZDLSP型电子式电动角形单座调节阀采用顶导向结构，配用3610L/3810L或PSL型电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。角阀专用于介质粘度大、易结晶、含有悬浮颗粒、90o弯接处,由于角形单座阀阀体无死角，便于吹扫，因此特别多用于食品工业中。

详细介绍

主要技术参数

公称通径DN(mm)				20							25								32		40				50
阀座直径dn(mm)				10	12			15		20	10		12		15		20	25	32		32		40		32		40	50
额定流量系数(KV)			直线	1.8	2.8			4.4		6.9	1.8		2.8		4.4		6.9	11	17.6		17.6		27.5		17.6		27.5	44
			等百分比	1.6	2.5			4.0		6.3	1.6		2.5		4.0		6.3	10	16		16		25		16		25	40
额定行程L				16															25
公称通径DN(mm)				65		80				100						125		150			200					250
阀座直径dn(mm)				65		65		80		65		80		100		125		125		150	150			200		250
额定流量系数(KV)		直线		69		69		110		69		110		176		275		275		440	440			690		1100
		等百分比		63		63		100		63		100		160		250		250		400	400			630		900
额定行程L				40												60										100
电子式执行机构型号(常规配制)				361LSB-30/381LSB-30/PSL204 361LSB-50/381LSB-50/PSL208												361LSC-65 381LSC-65 PSL312						361LSC-99 381LSC-99 PSL314				361LSC-160 381LSC-160 PSL316/320
公称压力 PN				Mpa			1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
				Bar			16, 25, 40, 64(63)/20, 50, 110
				Lb			ANSI: Class150、Class300、Class600
固有流量特性				直线、等百分比
固有可调比(R)				50
电源				220V 50HZ(380V需特别指明)
输入信号				4-20mA ,(1-5V需特别指明)
反馈信号				4-20mA
允许泄漏量				硬阀芯;IV级(10-4×Kv) 软阀芯:VI级见 GB/T4213-2008
工作温度 t(0C)	常温型								-20～200 、-40～250、-60～250
	散热型			代号：S					-40～350、-60～350
	高温型			代号：G					350～595(选用高温材料)
	低温型			代号：D					DO:-60～-100、D1:-100～-200、D2:-200～-250
	调节切断型			代号：Q					-40~150（阀芯夹增强PTFE）(特殊情况下采用)

>订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·阀体、阀内件材质要求
.动执行机构要不要防爆
.体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆等级要求,泄漏等级限制要求，等等)
