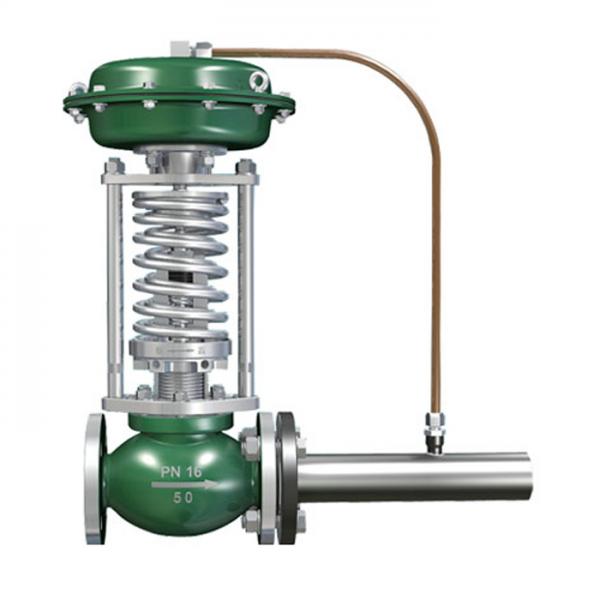

ZZY型自力式压力调节阀

ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。

详细介绍

主要技术参数

公称通径DN(mm)			20	25	32		40		50		65		80		100	125	150		200
额定流量系数KV	标准型		5	8	12.5		20		32		50		80		125	160	320		450
	大容量型		7	11	20		30		48		75		120		190	300	480		760
	半容量型		2.8	5	8		12.5		20		32		50		80	125	160		320
额定行程 (mm)	8		10		12		15		18		20		30		40	45	60		65
公称通径DN(mm)	20 (或G3/4’’)
阀座直径	2	3	4	5		6		7		8		9		10		12		15	20
额定流量系数KV	0.02	0.08	0.12	0.20		0.32		0.5		0.80		1.20		1.80		2.80		4.0	5
公称压力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
压力分段范围 KPa	15～50、40～80、60～100、80～140、120～180、160～220、 200～260、240～300、280～350、330～400、380～450、430～500、 480～560、540～620、600～700、680～800、780～900、880～1000、 900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范围特殊设计）
流量特性	快开
调节精度	±5-10(%)
使用温度	-60～350(0C) (低于-60特殊设计) 350～550(0C)
允许泄漏量	IV级（硬密封） VI级（软密封） (GB/T4213-2008)
减压比（阀前压力/阀后压力）				1.25～10（超过此范围特殊设计）

>订货须知
订货时请用户提供以下资料：

阀门型号		阀门名称
公称通径(mm)	√	公称压力(Mpa)	√
压力调节范围(Mpa)		控制阀前还是阀后	√
压力设定值(Mpa)	√	介质名称	√
执行机构型式		介质工作温度	√
额定流量系数		介质状态	√
阀前最大压力阀前最小压力阀前正常压力（Mpa）	√	阀后最大压力阀后最小压力阀后正常压力（Mpa）
最大流量最小流量正常流量		液体粘度液体密度气体密度
材质：阀体阀内件		泄漏量等级要求（GB/T4213-2008）
工艺管道尺寸	√	耐蚀要求
法兰面距(mm) L		法兰执行标准
所配附件	冷凝器、接管、配法兰、紧固件、调压棒、取压管、取压接头
