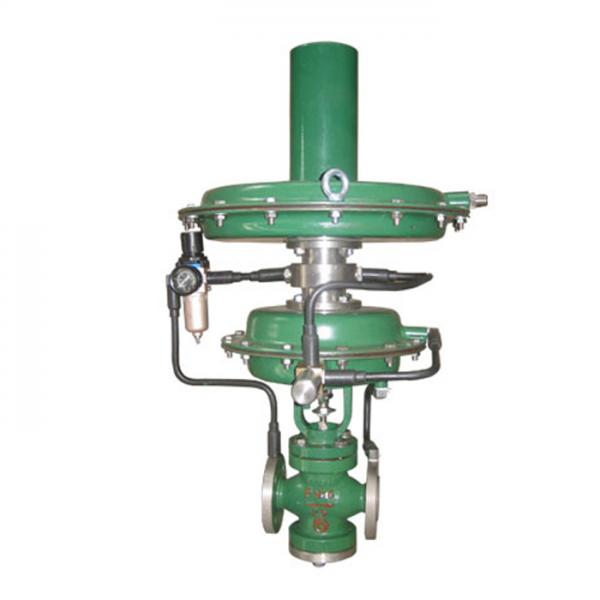

ZZYP-16Ⅱ型指挥器操作式压力调节阀（氮封装置）

ZZYP-16II型带指挥器操作式自力式压力调节阀（简称压力阀）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。ZZYP-16BII主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。单独使用时请用ZZVP阀代替。

详细介绍

主要技术参数
特点:
1.压力设定在指挥器上实现，因而方便、快捷、省力、省时
1.气体减压
如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀)，阀后0.5-100Kpa。
2.氮封装装置
供氮和泄氮装置上

公称通径DN（mm）	20			25	32	40		50	65	80	100		125	150
阀座直径D（mm）	6	15	20	25	32	40		50	65	80	100		125	150
额定流量系数Kv	0.32	4	5	8	12.5	20		32	50	80	125		160	320
压力调节范围KPa	0.5-100范围内选取
公称压力PN(MPa)	1.0 1.6
被调介质温度(0C)	-40～80
流量特性	快开
调节误差(%)	≤5
允许压降(MPa)	1.6				1.6		1.1		0.6			0.4
执行机构薄膜有效面积(Cm2)	200				280				400
允许泄漏量	硬阀芯;IV级(10-4×Kv) 软阀芯:VI级(GB/T4213-2008)几乎无泄漏

>订货须知
订货时请用户提供以下资料：
调压阀名称、型号
公称通径（mm）
公称压力（MPa）
额定流量系数（Kv）
固有流量特性
介质名称
工作压力及范围
阀体、阀内件及填料材质
其他特殊要求
