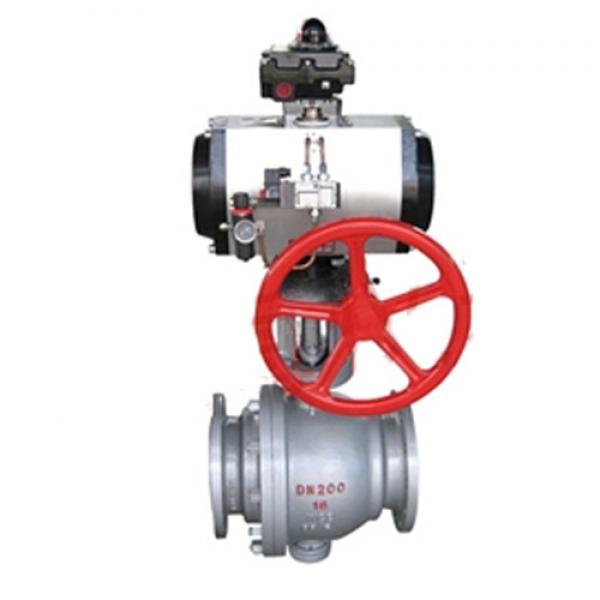

VE系列偏心高性能球阀

VE系列偏心球阀V型球芯与密封圈采用独特的偏心结构，具有结构紧凑、密封性能好、使用寿命长等特点，兼备调节和切断两种功能。广泛应用于化工、电力、轻纺、食品、医药、造纸等行业对工艺介质进行截止或调节控制。本产品使用性能国内领先，达国际先进水平!

详细介绍

主要技术参数

公称直径 DN（mm）			25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Kv			20	30	50	100	150	240	370	620	940	1540	2400	3900	6150	9800
公称压力 PN（MPa）			1.6、4.0、6.4
流量特性			近似等百分比
固有可调比			100(特殊要求可达200)！
额定转角（°）			90
配用执行机构	气动活塞式	单作用型号	详见表5～7
		扭矩（Nm）
		双作用型号
		扭矩（Nm）
	电动执行器	代号
		扭矩（Nm）
气源压力（MPa）			0.4～0.7
电源			220V.AC或380V.AC
输入信号			4～20mA、1～5（V.DC）或以上信号分程控制

附件表
气动偏心球阀				电动偏心球阀
代号	可选件	代号	可选件	代号	可选件	代号	可选件
无	不带附件	S	电磁阀	无	不带附件	B	位置变送器
P	气动阀门定位器	R	空气过滤减压器	D	电动操作器	L	限位开关
E	电/气阀门定位器	H	手轮	F	伺服放大器	K	力矩开关
T	电/气转换器	V	保位阀	H	手轮
B	位置变送器	Q	快速排气阀
L	限位开关	X	限流调速阀

> 订货须知
定货时请用户提供以下资料：
1名称、型号；                                   8阀体、阀内件材质；
2公称通经；                                     9执行机构类型、名称
3公称压力；                                     10管路尺寸
4额定流量系数；                                 11其他有关详细的工艺数据或配套
5阀前、阀后压力；                                要求（如电磁阀、阀门定位器、行程
6介质名称、流量、温度、比重与耐热要求；            开关、过滤减压阀、手轮机构等）。
7阀门作用方式；                                12其他特殊要求
